Gerbv 2.6.1

Программа Gerbv 2.6.1 представляет собой открытый просмотрщик Gerber-файлов, предназначенный для инженеров и разработчиков электронных плат. Приложение поддерживает формат RS-274X и позволяет эффективно анализировать данные, необходимые для производства фотошаблонов. С его помощью можно визуализировать слои печатных плат, настраивать отображение и осуществлять детальный контроль над проектом. Это надёжное решение для тех, кто работает с проектированием печатных плат и нуждается в удобном инструменте просмотра.

Описание программы

Программа Gerbv разработана для работы с Gerber-файлами, которые являются стандартом в индустрии производства печатных плат. Изначально созданный Ales Hvezda, проект стал популярным благодаря своей стабильности и открытому коду. Приложение поддерживает формат RS-274X, который используется для описания геометрии слоёв платы, включая медные дорожки, маски и маркировку. В отличие от проприетарных решений, Gerbv предлагает свободное использование и доступ к исходным кодам, что делает его привлекательным для разработчиков и инженеров.

• Поддержка Gerber-файлов в формате RS-274X, включая управление слоями
• Инструменты масштабирования, перемещения и измерения геометрии элементов
• Возможность настройки цветов и прозрачности отдельных слоёв
• Экспорт изображения в растровые и векторные форматы
• Открытый исходный код и кроссплатформенная совместимость

Программа Gerbv — это удобный инструмент для визуализации и анализа данных печатных плат без необходимости использования сложных CAD-систем.

Работа с Gerbv

Использование программы начинается с загрузки Gerber-файлов через интерфейс открытия проекта. Пользователь может добавлять несколько слоёв, таких как top copper, solder mask, silk screen и другие, и управлять их видимостью. Каждый слой поддерживает настройку цвета и прозрачности, что позволяет легко выделять проблемные участки. Присутствуют функции масштабирования, панорамирования и измерения расстояний между элементами платы. Для проверки корректности проекта можно использовать режим наложения слоёв и визуального сравнения. Возможность экспорта изображений в форматы PNG, PDF и SVG делает Gerbv полезным не только для просмотра, но и для документирования.

Сильные и слабые стороны

Программа Gerbv сочетает в себе простоту интерфейса и функциональность, необходимую для профессионального анализа печатных плат. Благодаря открытому лицензированию, её можно свободно использовать в любых целях, включая коммерческие. Интерфейс интуитивно понятен, а поддержка стандартов делает её совместимой с большинством современных CAD-пакетов. В то же время, следует учитывать, что приложение не имеет встроенной русификации, и вся документация доступна только на английском языке. Это может вызвать сложности у пользователей без знания языка. Тем не менее, это не мешает эффективной работе с программой.

Достоинства:

• Свободная лицензия и отсутствие платных ограничений
• Стабильная работа с форматом RS-274X и многими типами слоёв
• Поддержка операционной системы Windows и возможность скачать программу без сложных требований

Недостатки:

• Отсутствие русского языка в интерфейсе

Размер дистрибутива составляет 13.42 MB, что делает установку быстрой и не требовательной к ресурсам системы. Приложение совместимо с современными версиями Windows, включая 7, 8.1, 10 и 11, как в 32-, так и в 64-битных сборках. Программа не требует установки дополнительных библиотек или сложной настройки. Для тех, кто работает с проектированием печатных плат, наличие инструмента вроде Gerbv значительно упрощает проверку финальных файлов перед отправкой на производство. Возможность скачать Gerbv 2.6.1 с официальных источников гарантирует безопасность и отсутствие вредоносного кода.

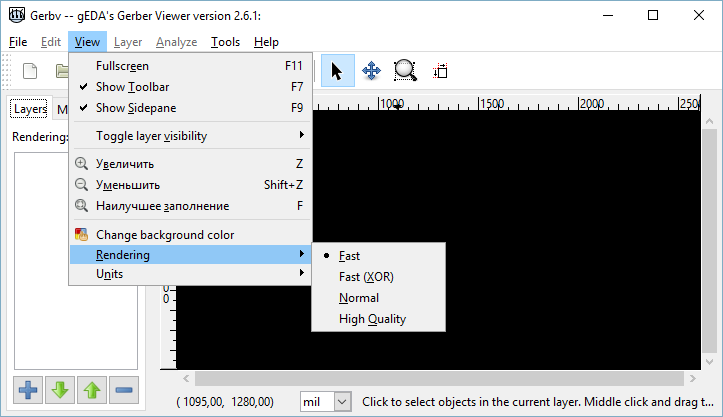

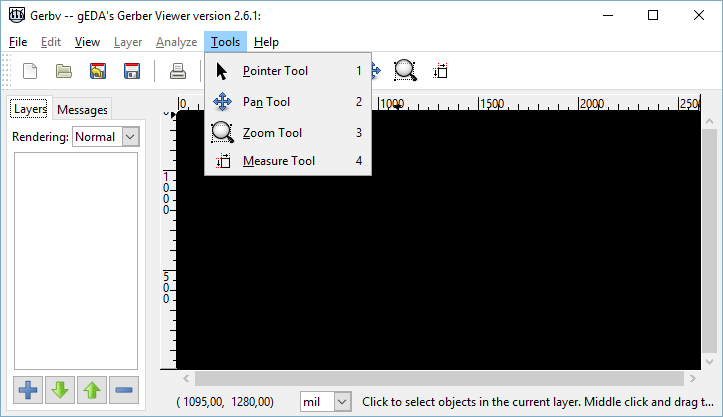

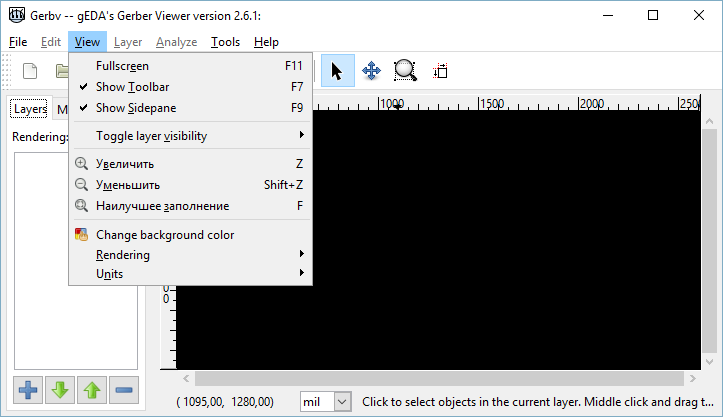

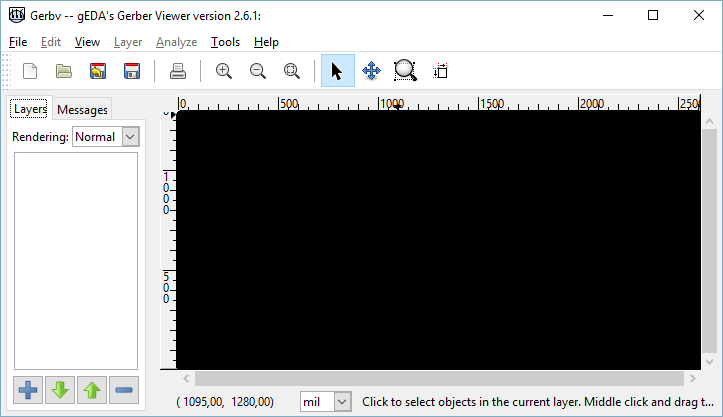

Скриншоты
