B Solutions PCC — Pipeline Crossings Check 2.0.1

B Solutions PCC — Pipeline Crossings Check 2.0.1 — это специализированный плагин для Autodesk Civil 3D, предназначенный для автоматизированного выявления пересечений и коллизий в моделях трубопроводных систем. Программа эффективно контролирует взаимное расположение сетей, помогая избежать ошибок проектирования на ранних этапах. Решение поддерживает широкий диапазон версий Civil 3D и предлагает интуитивный интерфейс для быстрого анализа гравитационных и напорных систем.

Описание программы

Плагин B Solutions PCC — Pipeline Crossings Check 2.0.1 создан для профессионалов, работающих с подземными коммуникациями в среде Civil 3D. Его основная задача — точное определение мест пересечения различных типов трубопроводов, включая жесткие и мягкие коллизии, что особенно важно при согласовании проектных решений. Инструмент активно используется в инженерном проектировании, где критична точность пространственного моделирования.

• Автоматическое обнаружение пересечений между разными трубопроводными сетями и внутри одной сети
• Поддержка гравитационных и напорных систем для комплексного анализа
• Визуализация проблемных участков непосредственно в модели Civil 3D
• Гибкая настройка меток для коллизий и фильтрация результатов проверки
• Совместимость с Civil 3D 2020–2026, работа на 32- и 64-битных системах

Программа значительно ускоряет процесс поиска и устранения ошибок, снижая риск переделок на стадии строительства.

Работа с B Solutions PCC — Pipeline Crossings Check

Использование плагина интегрировано в рабочий процесс Civil 3D и не требует перехода во внешние приложения. После запуска проверки система анализирует выбранные трубопроводные сети, сравнивая их траектории и параметры. Результаты отображаются в табличной форме, где указаны координаты, типы коллизий и элементы, участвующие в пересечении. Пользователь может быстро перейти к каждому найденному участку благодаря функции автоцентрирования камеры. Выбор объектов осуществляется через клик в таблице или прямо в модели, что обеспечивает высокую точность редактирования. Настройка правил проверки позволяет адаптировать программу под конкретные стандарты предприятия. Графические метки можно настраивать по цвету, стилю и содержанию, повышая наглядность отчётов.

Сильные и слабые стороны

Плагин демонстрирует высокую эффективность при работе с крупными проектами, где количество трубопроводов исчисляется сотнями. Автоматизация процесса анализа заменяет многократные ручные проверки, сводя к минимуму человеческий фактор. Особенно ценится скорость обработки данных и прозрачность интерфейса. Тем не менее, при большом объёме коллизий формируемая таблица может становиться перегруженной, требуя внимательного осмотра строк для корректной идентификации проблем.

Достоинства:

• Точное выявление мягких и жестких коллизий на этапе проектирования
• Прямая интеграция с Civil 3D без необходимости импорта/экспорта
• Эффективная навигация по местам пересечений и удобство маркировки

Недостатки:

• Высокая насыщенность таблицы при большом числе пересечений

Программное обеспечение предлагает надежный механизм контроля целостности трубопроводных сетей. Поддержка русского языка делает его доступным для широкого круга пользователей. Несмотря на незначительную сложность в интерпретации больших объемов результатов, общая польза от внедрения решения не вызывает сомнений. B Solutions PCC способствует повышению качества проектной документации и соответствует современным требованиям к CAD-системам. Его применение оправдано в мультидисциплинарных проектах, где важна координация между различными инженерными решениями.

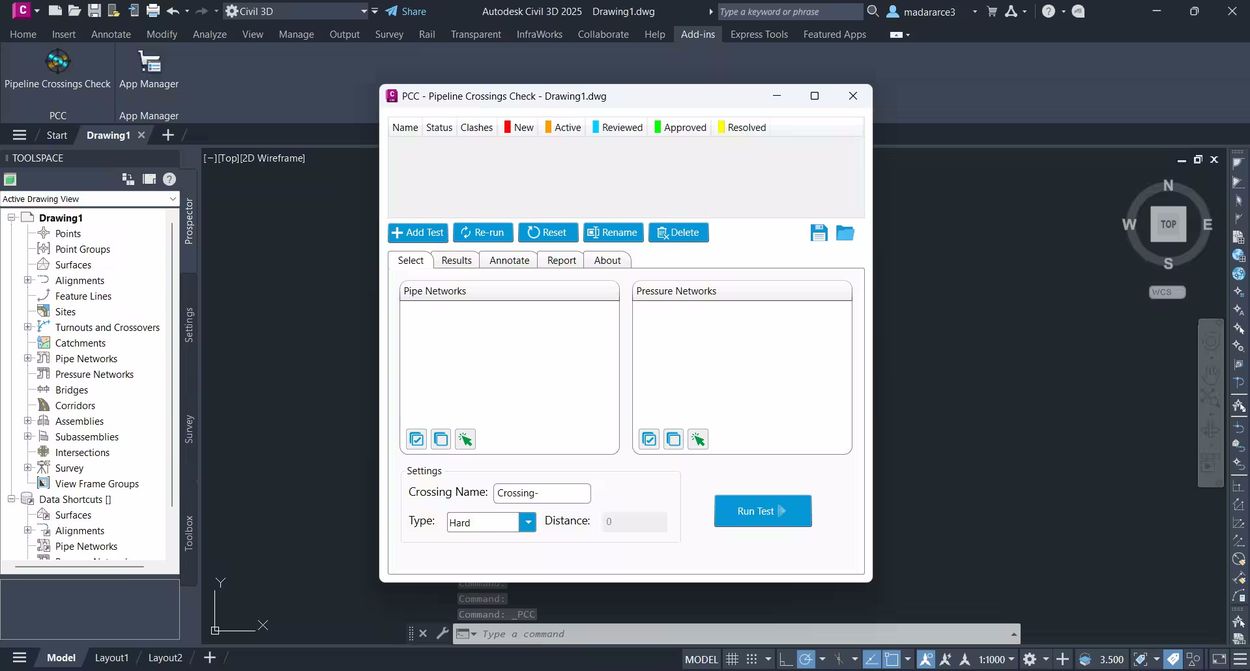

Скриншоты
