PentaLogix ViewMate Pro 11.24.72 x64 — это специализированное приложение для просмотра и анализа данных САПР, представленных в формате Gerber. Программа поддерживает широкий спектр технических форматов, включая Basic Gerber, Gerber Extended и MDA Autoplot, а также конвертирует HPGL, drill и aperture-данные. Это мощный инструмент для инженеров и разработчиков, работающих с печатными платами, позволяющий детально изучать структуру проектов без необходимости их редактирования.
Описание программы
PentaLogix ViewMate — это профессиональное решение для визуализации файлов, созданных в CAD и CAM-системах. Программа эффективно обрабатывает апертуры и D-коды, обеспечивая четкое отображение всех элементов платы. Несмотря на то, что приложение нельзя использовать для экспорта или сохранения отредактированных проектов, его функционал ориентирован исключительно на качественный просмотр и анализ. Интерфейс содержит множество инструментов, что делает работу с данными максимально точной и удобной для профессионального использования. Особое внимание уделено поддержке различных вариантов Gerber-форматов, что увеличивает совместимость с разными системами проектирования. Также реализована возможность импорта данных из HPGL, что расширяет сферу применения приложения в производственных задачах.
- Поддержка форматов: Basic Gerber, Gerber Extended, MDA Autoplot, HPGL, drill, aperture
- Редактирование апертур и D-кодов: вставка, удаление, изменение параметров
- Масштабирование, панорамирование, настройка отображения слоёв
- Инструменты измерения и позиционирования: сетка, курсор, маркеры координат
- Отображение свойств элементов и контрастная подсветка выбранных объектов
Программа не предоставляет возможности сохранения файлов, так как создана исключительно как средство просмотра проектов.
Работа с PentaLogix ViewMate
Использование PentaLogix ViewMate требует понимания структуры Gerber-файлов и базовых принципов работы с данными САПР. После импорта проекта пользователь может управлять видимостью отдельных слоёв, что помогает сфокусироваться на нужных участках платы. Управление масштабом и панорамирование реализованы интуитивно, позволяя быстро перемещаться по большому чертежу. Функция подсветки элементов в белом или контрастном цвете улучшает визуальную дифференциацию компонентов. Инструменты измерений и координатный курсор обеспечивают точное позиционирование, что особенно важно при анализе плотности трассировки или расположения контактов. Работа с D-кодами позволяет корректировать определения апертур, что полезно для проверки корректности подготовки данных к производству.
Сильные и слабые стороны
Программа PentaLogix ViewMate демонстрирует высокую эффективность при работе с технической документацией для печатных плат. Её архитектура оптимизирована под быструю обработку сложных Gerber-структур, а встроенные средства просмотра обеспечивают точность анализа. Масштабирование и навигация по проекту реализованы на уровне профессиональных решений, что делает просмотр удобным даже для крупных многослойных плат. Поддержка различных форматов импорта позволяет использовать ViewMate в разнообразных проектных средах, что увеличивает её ценность для специалистов.
Достоинства:
- Высокая совместимость с различными форматами Gerber и сопутствующими данными
- Подробные инструменты просмотра: слои, подсветка, масштаб, измерения
- Возможность редактирования D-кодов и апертур без сохранения изменений
Недостатки:
- Отсутствие русской локализации и русификатора, интерфейс доступен только на английском языке
Несмотря на ограниченный функционал в части сохранения, программное обеспечение полностью справляется с задачей визуального контроля. Отсутствие возможности экспорта компенсируется высокой точностью отображения и гибкостью настройки представления данных. Размер дистрибутива составляет всего 69 МБ, что делает его лёгким для установки и распространения. Версия 11.24.72 собрана как RePack с интегрированным ключом активации, что упрощает настройку. Программа совместима с широким спектром операционных систем: Windows 7, 8.1, 10 и 11, как в 32-, так и в 64-битных версиях. Учитывая её специализированную направленность, ViewMate остается незаменимым инструментом на этапе проверки проектов перед запуском в производство.

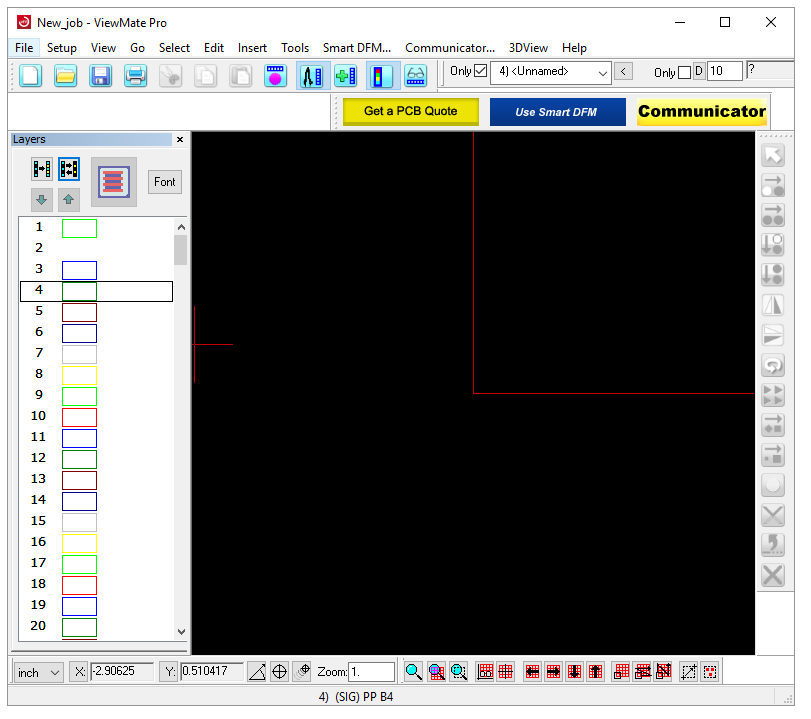

Скриншоты
