MSC NASTRAN V2020 SP1 x64 / AUTODESK INVENTOR NASTRAN 2023.2

MSC Nastran 2020 SP1 и Autodesk Inventor Nastran 2023.2 представляют собой высокоточные решения для инженерного анализа, ориентированные на выполнение сложных расчётов методом конечных элементов. Программы применяются в авиастроении, автомобилестроении, машиностроении и других отраслях, где требуется детальный анализ поведения конструкций под нагрузкой. Обеспечивают глубокое моделирование прочности, вибраций, теплопередачи и контактного взаимодействия.

Описание программы

MSC Nastran является одной из самых востребованных систем конечно-элементного анализа, разработанной компанией MSC Software. Программа уже на протяжении десятилетий считается эталоном в области расчётов на прочность, устойчивость и динамические характеристики. Её используют инженеры ведущих мировых компаний, которым необходима точная виртуальная симуляция поведения конструкций до начала физического производства.

• Позволяет выполнять нелинейный, статический и динамический анализ конструкций
• Поддерживает моделирование композитных и гиперупругих материалов
• Осуществляет расчёт напряженно-деформированного состояния деталей
• Анализирует частотные характеристики и вибрации роторных систем
• Обеспечивает интеграцию с CAD-системами, включая Autodesk Inventor

Программа сочетает мощные вычислительные алгоритмы с широкой совместимостью инженерных сред

Работа с MSC Nastran и Autodesk Inventor Nastran

Работа с MSC Nastran предполагает создание конечно-элементной модели, задание граничных условий и нагрузок, а также запуск анализа с последующей обработкой результатов. В состав Autodesk Inventor Nastran входит модуль, встроенный в среду Inventor, что упрощает процесс перехода от проектирования к расчёту. Пользователь может проводить расчёты прочности, определять запасы устойчивости, исследовать формы колебаний и критические частоты, не покидая привычного интерфейса. Программа поддерживает расчёты в условиях установившихся и нестационарных процессов, включая тепловое и акустическое нагружение.

Сильные и слабые стороны

Ключевые достоинства MSC Nastran заключаются в высокой точности вычислений, гибкости настройки анализа и поддержке сложных физических моделей. Программа поддерживает расчёты контактного взаимодействия, моделирование поведения компонентов при ударных нагрузках и анализ усталостного износа. Особенно ценится её применение в расчётах ответственных конструкций, где важна предсказуемость поведения при экстремальных условиях. Autodesk Inventor Nastran упрощает доступ к возможностям NASTRAN для проектировщиков, использующих Inventor, снижая порог входа в CAE-анализ.

Достоинства:

• Высокая степень точности и валидации методов расчёта
• Поддержка сложных инженерных сценариев, включая нелинейности и динамику
• Хорошая интеграция с CAD и другими CAE-системами

Недостатки:

• Требователен к ресурсам системы при расчёте крупных моделей

Обе версии — MSC Nastran 2020 SP1 и Autodesk Inventor Nastran 2023.2 — отлично подходят для инженерного анализа и предоставляют доступ к передовым методам моделирования. Они позволяют заранее выявлять слабые места в конструкциях, оценивать реакцию на вибрации, тепловые и акустические воздействия. Данные решения актуальны как для научных исследований, так и для промышленного проектирования. Расчёт на прочность, моделирование поведения роторов, анализ усталости — всё это становится доступным на уровне профессионального инжиниринга. Программы поддерживают широкий спектр материалов, включая гиперупругие и композитные, что особенно важно при проектировании современных изделий.

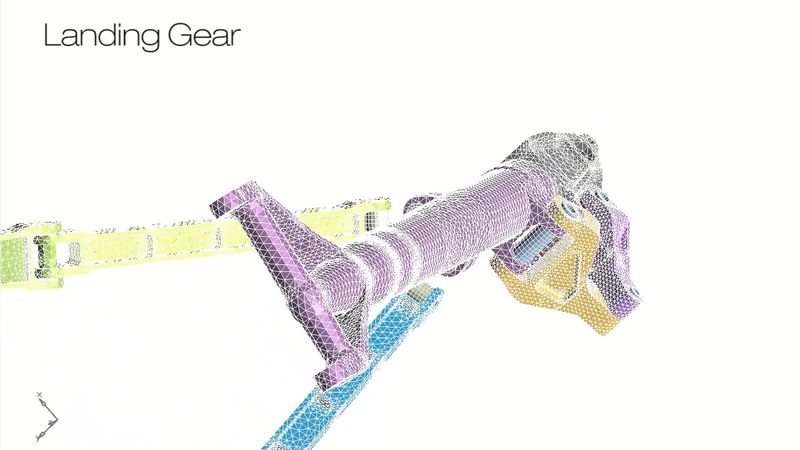

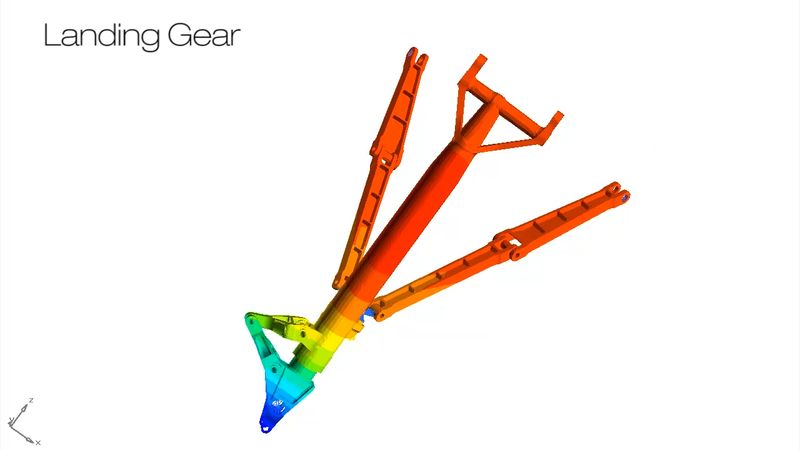

Скриншоты
